一、机组排布图
W J QDHVHVHVVVHVHVHVVHV Z VMVMVMHVH G HVHVHVHTVC A U
W：上料架 J：接带机 Q：清洁装置 D：导向装置 H：水平辊机架 V：立辊机架
Z：内整平 M：打磨头T：校直头 C：测速装置 A：切割机 U：成品架 G：光亮固溶退火
二、不锈钢制管机工艺流程
上料→接带→钢带清洁→钢带导向→滚压成型→焊接→内外焊缝整平→打磨→预整圆→光亮退火→精整圆→校直→测速→定尺切断→成品卸料
三、设备特点
1、钢带自动定位进料并与模具中心保持一致。
2、所有模具自动定位，不需调节，实现快速换模具。
3、立式支架主轴可同步调节，支架两边装有位置显示器，因而始终可保持上下主轴平行度精度。
4、主轴采用42Crmo材质，轴表面经特殊复合渗处理，大大提高了主轴的强度和耐磨度，使用寿命可延长1 – 2倍。
5、打磨头可自动进给，进给量均匀，打磨质量好，同时还可以大大减轻劳动强度。
6、钢管切割长度由PLC控制，同时文本屏上显示制管速度、制管长度、制管件数，给生产管理提供有效数据。
7、主机运行，焊接电流调节，氩气压力调节均在一个面板上操作，使操作非常方便。
8、整机运行可以联动，也可以单动。设备一旦出现故障，整机自动停止，可有效保护设备不受损坏。
四、不锈钢制管机主要技术参数

五、不锈钢制管机生产线组成
1、上料架
2、成型焊接机组
3、内外焊缝整平机
4、打磨头
5、整圆校直机组
6、切割机
7、成品架
8、成型模具
9、超声波氩弧焊机
10、光亮退火设备
11、喷码机
12、涡流探伤仪

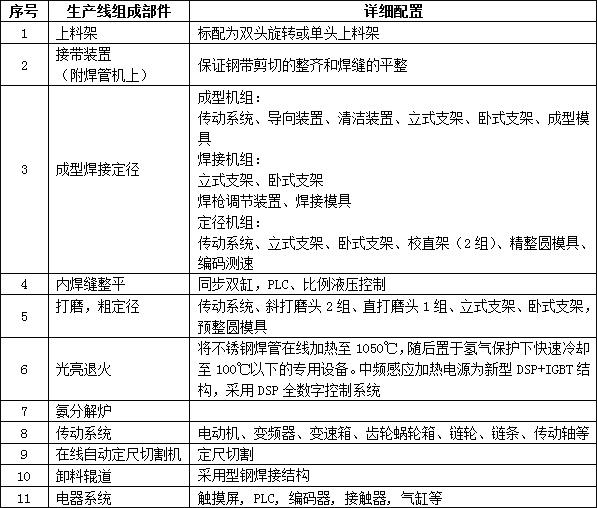

六、不锈钢制管机主要配置

广东顺德汉高机械有限公司

官网：www.gdhenkel.com
旺铺：http://gdhenkel.1688.com
联系方式：400-833-2319
地址：广东省佛山市顺德区勒流街道富裕村海裕二路13号
推荐阅读: 使用内整平机需注意的问题（一）
标签：汉高机械，不锈钢制管机，内整平机，光亮退火设备
